รูปผลงาน โซลินอยด์วาล์ว

รูป โซลินอยด์วาล์ว
ทางบริษัท มีทีมงาน บริการหลังการขายซ่อมสร้าง ชิ้นส่วนเกียวกับระบบ นิวเมติกส์ / กลึงชิ้นส่วนอะไหล่อุสาหกรรมทุกชนิด
และให้คําปรึกษาทางด้าน ออกแบบเครื่องจักรงานลม
ภายใต้หลักการทางวิศวกรรมอย่างถูกต้อง โดยอาศัยความ ต้องการและ ความพอใจ ของลูกค้าเป็นสําคัญ
ทางบริษัทมีความ ภูมิใจอย่างยิ่งที่เราได้เป็นส่วนหนึ่งของความสําเร็จของคุณ
รูป โซลีนอยด์วาลว์ ควบคุมด้วยไฟฟ้า ขนาด 1นิ้วครึ่ง พร้อมนำไปติดตั้ง
ถ่ายจากด้านบน
อีกรูป
วาลว์ลม4V210-08 220VAC จำนวน14 ตัว ติดตั้งกับฐานวาล์ว 200M7F2 ตัว
วาลว์ลม4V210-08 220VAC จำนวน14 ตัว ติดตั้งกับฐานวาล์ว 200M7F 2 ตัว
วาลว์ลม 4V310-10 220VAC จำนวน9 ตัว ติดตั้งกับฐานวาล์ว 300M5F 3 ตัว และ มีแผ่นปิด ฐานวาล์ว อย่างละ 2 ชิ้น
รูป วาลว์5/2 นิวแมติกส์เตรียมพร้อมนำไปติดตั้ง
:4V210-08
Series Single coil Solenoid Valve 5/2
รูป Angle pulse jet valve
Solenoid valve 2W025-08 เกลียว 1/4".ทำงานที่แรงดัน 0-7 Bar
รูป สายไฟออกทางด้านหลัง คอยล์ไฟฟ้ามีให้เลือก 220/110/24 Vac 24/12 Vdc
เราสามารถถอดเปลีนยคอยล์ไฟฟ้า และ body ออกได้ง่ายๆครับ รหัส Coil UD-8
Model 2W025-08 2หุน แกน โซลีนอยด์จะมีเส้นผ่าศูนย์กลาง 13.5mm และยาว 43mm
Model 2W025-08 2หุน ขดลวดของคอยล์ UD-8 จะมีเความสูง 29.5 mm วัดจากหัวถึงท้ายตามรูป
Model 2W025-08 2หุน แกน โซลีนอยด์จะเป็นเกลียวสามารถหมุนออกมาได้
Model 2W025-08 2หุน ภายในตัว body จะเห็น orifice 2.5mm และมี โอริ่งกันรั่วไว้
Model 2W025-08 2หุนโครงสร้งด้านในจะเห็น ชิ้นส่วน ด้านในสามารถนำมาล้างทำความสะอาดได้ครับ
Model 2W025-08 2หุน เหมาะกับงาน น้ำ/ลม/แก๊ซ ดูแลซ่อมบำรุงได้ง่าย อะไหล์หาง่าย
Solenoid valve 2W040-10 เกลียว 3/8".หรือ 3หุน ทำงานที่แรงดัน 0-7 Bar
วางคู่กัน 2W025-08 กับ 2W040-10 ใช้คอยล์ไฟฟ้า ตัว UD-8 รุ่นเดียวกัน
2W025-08 กับ 2W040-10 โครงสร้างเหมือนกันต่างกันที่ orifice และ ความโตของ Body

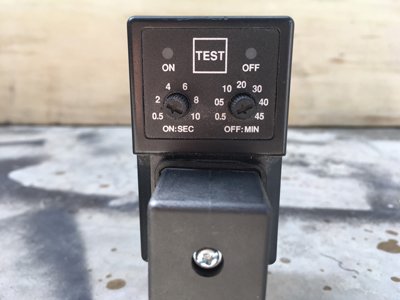

โซลินอยด์วาล์วตั้่งเวลา เปิด/ปิด อัตโนมัติด้วยระบบไฟฟ้า Model CS720

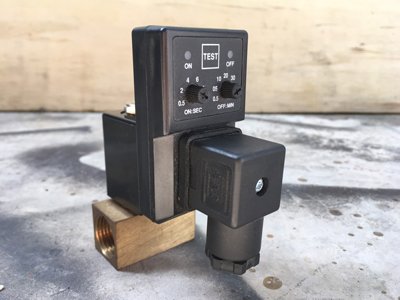

รูปหล่อๆ 1 รูป
ออกแบบมาสำหรับติดตั้งใต้ถังพักลมโดยเฉพาะ จะตัว timer จะอยู่ติดกับตัว coil ไฟของโซลีนอยด์ทำให้ไม่ต้องเดินสายไฟ สะดวกกับการติดตั่งเป็นอย่างมาก

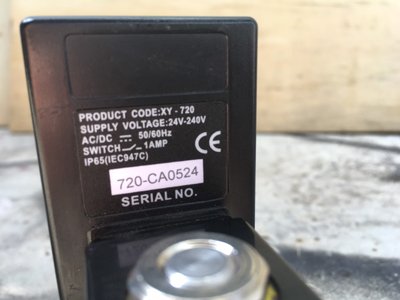

TimerControl XY-720 รองรับระบบไฟฟ้า Input 24V-240V AC/DC
Dry Contact 1APM
(IP65) ICE947C
คลิปวีดีโอ​ ประกอบวาล์วนิวแมติกส์ หรืวาล์วลม แบบ 5/2คอยล์ข้างเดียว coil 220VAC เข้ากับฐานวาล์วแบบ 3ช่อง หรือนิยมเรียกว่า manifold เพื่อความเป็นระเบียบและง่ายต่อการทำงาน
